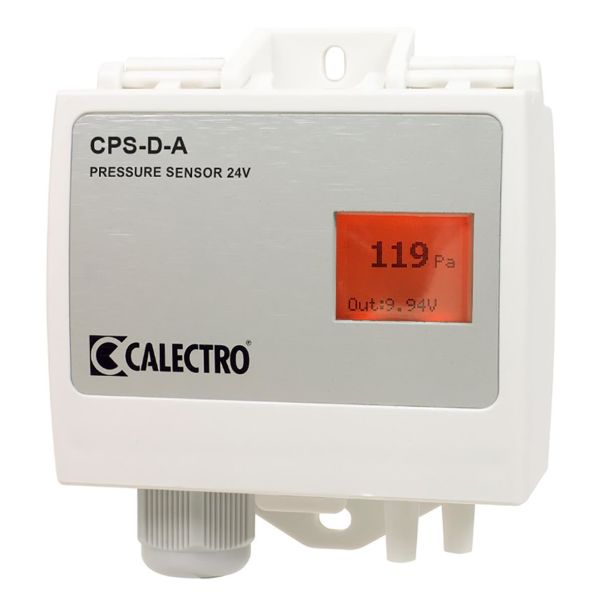

Calectro CPS-D-A 24VArt.nr: 3055433
Tryckgivare
med display
Beskrivning
Art.nr: 3055433CPS-D-A är avsedd för differenstryckmätning i ventilationsanläggningar. Tryckgivare CPS-D-A har ett inbyggt differenstryckelement som är temperaturkompenserat för hög noggrannhet och linjäritet.
2 947 kr
Inkl. moms
Fler än 10 st i lager | Skickas inom 24 timmar!
Fri frakt över 999 kr*
30 dagars öppet köp
Beskrivning
Art.nr: 3055433CPS-D-A är avsedd för differenstryckmätning i ventilationsanläggningar. Tryckgivare CPS-D-A har ett inbyggt differenstryckelement som är temperaturkompenserat för hög noggrannhet och linjäritet.
Produktinformation
Egenskaper
CPS-D-A är avsedd för differenstryckmätning i ventilationsanläggningar. Tryckgivare CPS-D-A har ett inbyggt differenstryckelement som är temperaturkompenserat för hög noggrannhet och linjäritet. Tryckelementet och utsignalen har hög upplösning vilket innebär att tryckvärdet presenteras i steg om max 1 Pa över hela mätområdet (-100 till +3500 Pa).
Via en bakgrundsbelyst display ställs önskad funktion och mätområde in. Mätområdet bestämmer vid vilket mätvärde utsignalen ska starta och när max utsignal ska ges. Utsignal (0- 10V eller 4-20 mA), K-faktor för volymmätning samt önskad signaldämpning ställs också in via displayen. Även nollkalibrering av tryckelementet utförs via displayen.
I displayens grundläge visas aktuellt mätvärde (tryck eller volym/flöde) samt aktuell utsignal i volt eller milliampere. CPS-D-A levereras fabriksinställd för differenstryckmätning med mätområdet 0-500 Pa, 0-10V utsignal samt medel signaldämpning (10 sek.). CPS-D-A kan via inställning av k-faktor mäta volym/flöde över t.ex. fläktar eller mätflänsar. Omräkningsformeln från differenstryck till volym är: q = k x √Δp. K-faktor kan ställas in med två decimaler. Enhetsinställningen är endast en "displayetikett" och utför alltså ingen matematisk beräkning av mätvärdet.
Dämpning av utsignalen (medelvärdesbildning) är ställbar i 3 nivåer: 3, 10 och 20 sekunder. Anslutningsplinten och kapslingens kabelport (med förmonterad M16 kabelförskruvning) är löstagbar för enklare installation. Kapslingens lock är försett med gångjärn i överkant, snäpplås nertill samt spärrhakar som håller locket öppet i uppfällt läge.
Via en bakgrundsbelyst display ställs önskad funktion och mätområde in. Mätområdet bestämmer vid vilket mätvärde utsignalen ska starta och när max utsignal ska ges. Utsignal (0- 10V eller 4-20 mA), K-faktor för volymmätning samt önskad signaldämpning ställs också in via displayen. Även nollkalibrering av tryckelementet utförs via displayen.
I displayens grundläge visas aktuellt mätvärde (tryck eller volym/flöde) samt aktuell utsignal i volt eller milliampere. CPS-D-A levereras fabriksinställd för differenstryckmätning med mätområdet 0-500 Pa, 0-10V utsignal samt medel signaldämpning (10 sek.). CPS-D-A kan via inställning av k-faktor mäta volym/flöde över t.ex. fläktar eller mätflänsar. Omräkningsformeln från differenstryck till volym är: q = k x √Δp. K-faktor kan ställas in med två decimaler. Enhetsinställningen är endast en "displayetikett" och utför alltså ingen matematisk beräkning av mätvärdet.
Dämpning av utsignalen (medelvärdesbildning) är ställbar i 3 nivåer: 3, 10 och 20 sekunder. Anslutningsplinten och kapslingens kabelport (med förmonterad M16 kabelförskruvning) är löstagbar för enklare installation. Kapslingens lock är försett med gångjärn i överkant, snäpplås nertill samt spärrhakar som håller locket öppet i uppfällt läge.
- Strömförbrukning: 43 mA
- Spänningsmatning: 24 V
- Kapslingsklass: IP54
- Bredd: 78 mm
- Höjd: 90 mm
- Djup: 40 mm
- Utförande: Med display
- Vikt: 0.098 kg
- Omgivningstemperatur: -20 till +50°C
- Utsignal: 0-10V (>5 kΩ imp.) eller 4-20 mA
- Medelvärdesbildad dämpning: 3, 10 eller 20 sek.
- Mätområden, tryck: Justerbar från -100 till +3500 Pa, i steg om 50 Pa
- Mätområden, volym: Justerbar från 0 till +32000, i steg om 100 upp till 3500 och i steg om 500 över 3500.
- Valbara enhetstecken i display: m³/h, m³/sek. eller l/sek.
- K-faktor: 0-9999,99
- Display: Grafisk LCD, bakgrundsbelyst
- Kabelingångar: 1xM16, 5-10 mm kabel
Specifikationer
EAN 3055433
