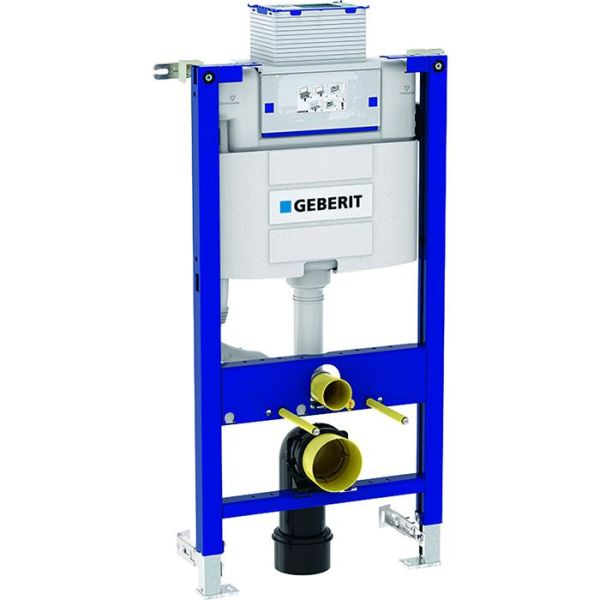

Geberit Duofix OmegaArt.nr: 2362291

Geberit Duofix är en 98 cm hög WC-fixtur för montering i halvhöga installationer framför vägg och halvhöga Geberit Duofix systemväggar. Fixturen har en pulverlackerad självbärande ram, förberedd för stöd för WC-porslin med liten anläggningsyta. De vridbara fotplattorna har ett fotplattedjup som passar för montering i U-profiler UW 50 och UW 75 samt Geberit Duofix systemskenor. Anslutningsböj kan installeras utan verktyg i olika djuppositioner med justeringsintervall på 45 mm. Med fastsättningsmöjlighet för elanslutning.


Utrustad med tomrör för vattentilloppsledning för anslutning av Geberit AquaClean dusch-WC samt kondensisolerad inbyggnadscistern med frontmanövrering. Har vattenanslutning på vänster sida och skydd för serviceöppning som skyddar mot fukt och smuts. Kan avkortas. Kan endast användas för dubbelspolning och den fabriksinställda spolningen ger en spolmängd på 3 och 6 l. Lämplig för vägghängda WC med anslutningsmått enligt EN 33:2011 och utstående del upp till 62 cm. WC-fixturen har måtten 98 x 50 x 17 cm (H x B x D) och ger ett flödestryck på 0,1-10 bar. Beräknat flöde är 0,11 l/s och den maximala vattentemperaturen är 25°C.


I leveransen ingår PEX-anslutning och skruvkoppling med övergång, skydd för serviceöppning, anslutningsböj 90° av högdensitetspolyeten, anslutningssats för WC, övergångsmuff, infästningsmaterial, skyddspluggar, gängstänger M12, väggfästen och nedre väggbeslag.


Egenskaper

• Självbärande ram, pulverlackerad
• Ram förberedd för stöd för WC-porslin med liten anläggningsyta
• Ram med borrhål ø 9 mm för montering i regelstomme
• Vridbara fotplattor
• Fotplattedjup som passar för montering i U-profiler UW 50 och UW 75 och Geberit Duofix systemskenor
• Anslutningsböj kan installeras utan verktyg i olika djuppositioner, justeringsintervall 45 mm
• Fäste anslutningsböj ljudabsorberande
• Inbyggnadscistern med manövrering ovan-/framifrån
• Kondensisolerad inbyggnadscistern
• Vid fabriksinställning är omedelbar efterspolning möjlig
• Inbyggnadscistern för PEX-anslutning förberedd
• Monterings- och servicearbete på inbyggnadscisternen verktygsfritt
• Vattenanslutning på vänster sida
• Skydd för serviceöppning skyddar mot fukt och smuts. Kan avkortas
• Utrustad med tomrör för vattentilloppsledning för anslutning av Geberit AquaClean dusch-WC
• Med fastsättningsmöjlighet för elanslutning

Användningsområden

• För lätt väggkonstruktion
• För montering i halvhöga installationer framför vägg och halvhöga Geberit Duofix systemväggar
• För vägghängda WC med anslutningsmått enligt EN 33:2011 eller utstående del upp till 62 cm
• Dubbelspolning
• För golvkonstruktioner 0–20 cm

Medföljande tillbehör

• 1 styck PEX-anslutning G 1/2", med skruvkoppling 15 x 2,5 mm och 16 x 2,2 mm, med övergång
• 1 styck Skydd för serviceöppning
• 1 styck Anslutningsböj 90° av högdensitetspolyeten, ø 90 mm
• 1 styck Anslutningssats för WC, ø 90 mm
• 1 styck Övergångsmuff av högdensitetspolyeten, ø 90/110 mm
• 1 styck Infästningsmaterial
• 2 stycken Skyddspluggar
• 2 stycken Gängstänger M12
• 2 stycken Väggfästen
• 2 stycken Nedre väggbeslag

Tekniska data:
Höjd	98 cm
Bredd	50 cm
Djup	17 cm
Flödestryck	0,1-10 bar
Beräknat flöde	0,11 l/s
Minsta flödestryck för beräknat flöde	0,5 bar
Maximal vattentemperatur	25 °C
Spolning	Dubbelspolning
Spolmängd, fabriksinställning	6 och 3 l
Spolmängd vid stor spolning	4,5 / 6 / 7,5 l
Spolmängd vid liten spolning	3-4 l
